液動下開式堰門雙缸同步無卡頓

液動下開式堰門作為水利工程中重要的控制設備，其核心功能在于通過液壓系統實現堰板的平穩升降，從而精確調節水位或流量。在實際應用中，雙缸同步驅動的設計對堰門運行的穩定性起著決定性作用。本文將圍繞液動下開式堰門雙缸同步無卡頓的技術原理、關鍵設計要點以及行業應用現狀展開詳細分析，并結合當前技術發展趨勢探討未來優化方向。
液動下開式堰門的工作原理與同步需求
液動下開式堰門通過對稱布置的雙液壓缸驅動堰板作垂直運動。當液壓系統加壓時，液壓油推動活塞桿伸出，帶動堰板下降開啟通道；反之則收回活塞桿使堰板上升閉合。這種設計相比傳統單缸驅動具有明顯的結構穩定性優勢，但同時對雙缸同步精度提出了嚴苛要求——若兩缸運動不同步，輕則導致堰板傾斜加劇密封磨損，重則引發機械卡阻甚至結構變形。根據水利行業標準，雙缸位移偏差需控制在±2mm以內，這對液壓系統設計、機械加工精度及控制策略提出了綜合挑戰。實現雙缸同步無卡頓的核心技術要素
液壓系統精準調控
采用閉環比例閥或伺服閥控制系統是當前主流方案。通過高精度位移傳感器實時監測雙缸位置，將反饋信號與設定值比較后，由PLC動態調節各油路流量。例如某型號堰門配備的MOOG伺服閥，其響應時間可達10ms級，配合PID算法可將同步誤差控制在0.5mm內。同時，液壓回路需設置壓力補償閥和分流集流閥，確保油液分配均勻，避免因負載差異導致的速度漂移。
機械結構優化設計
- 導向機構：采用四柱導向或?qū)к壔瑝K結構，如某工程案例中使用的THK直線導軌，摩擦系數低于0.003，顯著降低運動阻力
- 同步連桿：在堰板與液壓缸間增設剛性同步軸，通過機械耦合強制補償微小偏差
- 加工精度：缸筒直線度要求≤0.05mm/m，活塞桿表面粗糙度Ra≤0.2μm，確保運動副配合間隙均勻智能控制系統升級
新一代堰門開始集成物聯網技術，如某廠商采用的西門子S7-1200 PLC搭配WinCC監控系統，可實現：
- 實時顯示雙缸位移曲線并自動記錄歷史數據
- 異常振動預警（通過加速度傳感器監測）
- 自適應調節控制參數（根據水溫、油液粘度等環境變化）
行業典型問題與解決方案
在實際運行中，常見的同步失效問題主要包括：
液壓油污染導致的閥芯卡滯
某水庫項目曾因油液NAS等級超標引發比例閥堵塞，解決方案包括：
- 增設10μm高β值過濾器（β≥200）
- 采用聚酯纖維材質密封件替代丁腈橡膠
- 每500小時油液顆粒度檢測
偏載引起的不同步
當水流沖擊力不均勻時，可采取：
- 加裝壓力傳感器實現動態負載補償

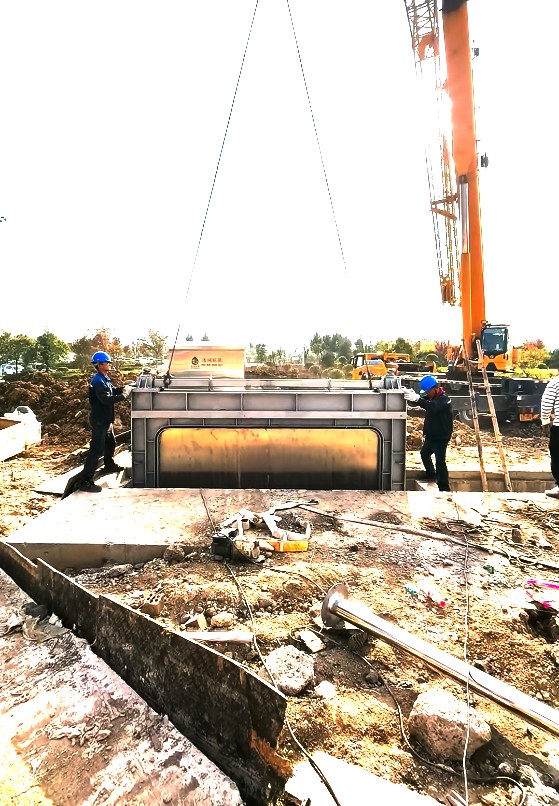

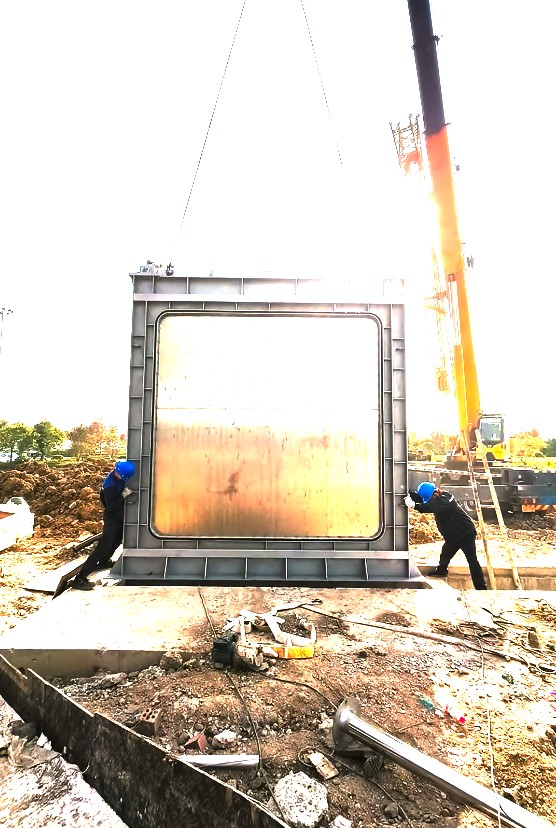

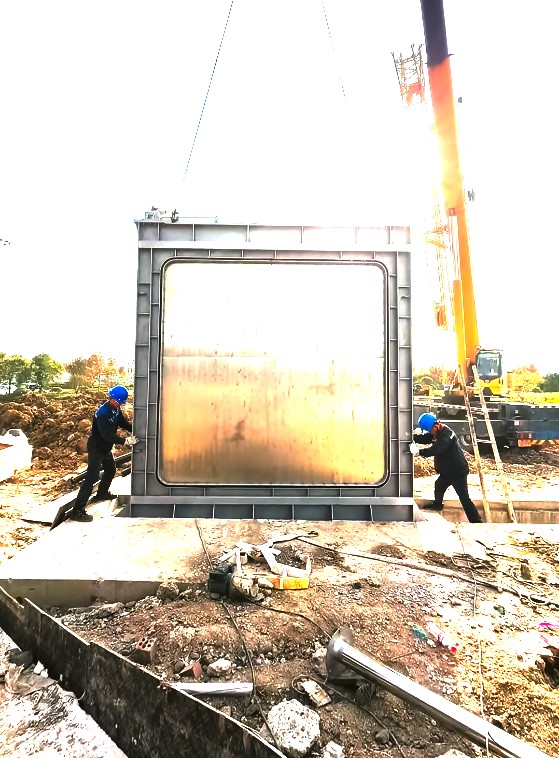

- 設計非對稱流量分配算法（如某項目使用的模糊PID控制）建議施工時：
- 使用激光跟蹤儀校準安裝基準（誤差＜0.1mm/m）
- 實施"三坐標測量法"驗收
前沿技術發展趨勢
數字液壓技術應用
采用直驅式容積控制（DDVC）系統，如博世力士樂最新開發的數字液壓缸，取消傳統閥控環節，通過伺服電機直接驅動齒輪泵調節流量，同步精度提升至±0.1mm。
通過建立液壓系統的三維虛擬模型，實時映射物理設備狀態。中國水科院在某樞紐工程中試點該技術，提前3周預測出導向輪磨損故障。
- 陶瓷涂層活塞桿（硬度HV1300，摩擦系數降低40%）
- 石墨烯增強密封件（壽命延長至8000小時）
選型與維護建議
1. **選型考量因素**
- 同步精度等級（Ⅰ級≤1mm，Ⅱ級≤2mm）
- 應急手動釋放功能配置
- 防護等級（IP68適用于水下10m環境）
預防性維護制度
建議執行：
- 每月檢查蓄能器預充壓力
- 每季度油液理化性能檢測
- 年度全面拆檢（重點測量導向間隙）
隨著"智慧水利"建設的推進，液動下開式堰門正朝著更高精度、更強可靠性和更智能化的方向發展。未來通過5G遠程操控、AI故障診斷等技術的深度融合，雙缸同步系統將實現從"無卡頓"到"自適應"的技術跨越，為大型調水工程、城市防洪等重點領域提供更優解決方案。用戶在設備選型時需綜合考量實際工況與技術參數匹配度，同時建立完善的預測性維護體系，才能最大限度發揮雙缸同步系統的技術優勢。
‍
